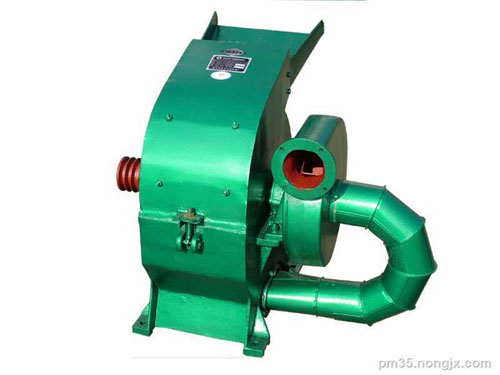

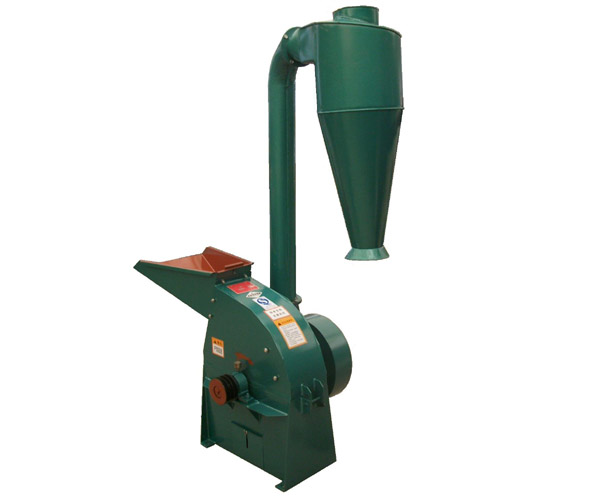

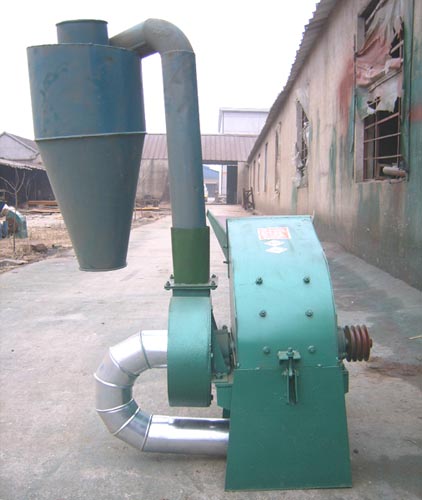

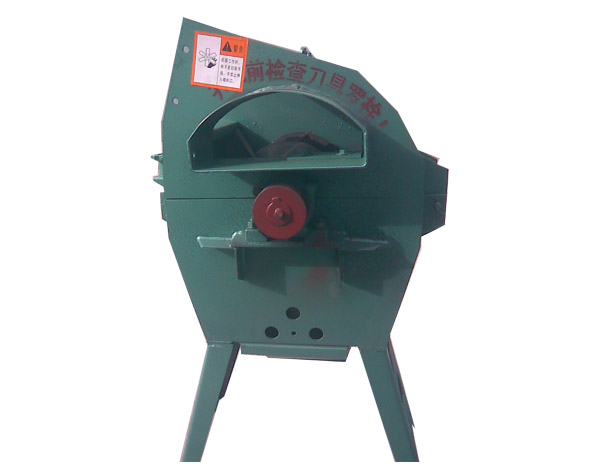

　　9FQ系列锤片粉碎机具备生产效率高﹑能耗低﹑配套动力广泛﹑使用方便﹑安全可靠﹑适用性强等显著优点.可广泛适用于农﹑牧﹑渔业的粉料和各种秸蔓料加工,以及酿造﹑造纸﹑化工及制造淀粉﹑人造板木粉加工等行业的原料粉碎.在粉碎秸蔓类料时不用预加工,可直接喂入,给各行业的用户带来了方便.

一、产品结构特点：

　　9FQ系列粉碎机，主要工作零件为安装在转子上的锤片，具有粉碎各种颗粒原料，是目前较广泛采用的经济型粉碎设备，具有体积小、重量轻，安装、操作、维修简便，生产效率高等诸多优点。

　　锤片式粉碎机主要由上机体、下机体、转子总成、筛片、喂料装置、机架等6部分组成，机体和转子总成共同形成粉碎室，转子总成是主要工作部件，物料的粉碎就在粉碎室完成。

二、工作原理：

　　工作时，被加工的物料从料斗进入粉碎室内，受到高速旋转的工作部件的打击和破裂，同时改变了物料的运动方向，由于高速旋转的工作部件破坏了物料层的沉积性，因此，物料随转子运动，在此过程中，颗粒反复受到工作部件和机体的碰撞及颗粒间的碰撞、磨擦，从而被逐步粉碎至几何直径小于筛孔直径，在离心力和气流的作用下，被粉碎后的物料穿过筛孔漏入粉碎室从出料口排出。

　　该机器，粉碎细度由筛孔孔径大小确定。用户可根据饲料的颗粒度要求，合理选用筛网。

三、使用本机注意事项：

　　1、锤片粉碎机钢制支架应固定在地面上
　　2、工作前向两轴承加油，严禁超负荷工作
　　3、被粉碎的物料应清除夹杂的石块、铁块等硬物
　　4、喂送物料时，应站在粉碎机侧方，以防止物料蹦出弹伤面部
　　5、料物堵塞时，应立刻停止机器运行，严禁用手和铁棒拔料
　　6、挂皮带前注意旋转方向，严禁反转
　　7、更换锤片用称称好，四组锤片平衡好

　　2.9FQ系列锤片粉碎机的规格型号及技术参数见表。

型号	9FQ30-16	9FQ40-20	9FQ40-28	9FQ50-28	9FQ50-32	9FQ50-40	9FQ50-50	9FQ60-50	9FQ60-60	9FQ60-80
配套动力 (四级电机）	2.2-3KW	7.5-11KW	11-15KW	18.5KW	18.5-22KW	22KW	30-37KW	37KW	45-55KW	45-75KW
主轴转速（r/min）	4200	3800	3440	3440	3300	3300	3440	3440	3440	3440
锤筛间隙（mm）	7-12	12	12	14	14	4-14	4-14	4-14	4-14	5-32
锤片宽度（mm）	158	200	276	276	316	396	496	496	582	582
筛孔直径（mm）	Φ0.8-Φ12	Φ0.8-Φ12	Φ0.8-Φ12	Φ0.8-Φ12	Φ0.8-Φ30	Φ0.8-Φ30	Φ0.8-Φ30	Φ0.8-Φ30	Φ0.8-Φ30	Φ0.8-Φ30
锤片数量（片）	16	12	12	14	14	24	30	36	36	48
整机重量（kg）	70	130	130	205	220	285	350	380	450	850
外形尺寸（mm）	980×660×960	850×810×960	1330×1000×960	1152×1350×1090	1550×1450×1090	1152×1690×1090	1152×1850×1090	1320×1850×1220	1320×1980×1220	1320×2320×1220
转子直径（mm）	300	400	400	500	500	500	500	600	600	600
生产率（kg/h）（Φ3筛片，玉米含水率12%-14%）	≥400	≥850	1100	1400	1500	1700	2200	2800	3200	4000
粉碎室宽度（mm）	160	200	280	280	320	400	500	500	600	800

　　注：如需特殊规格可订做
