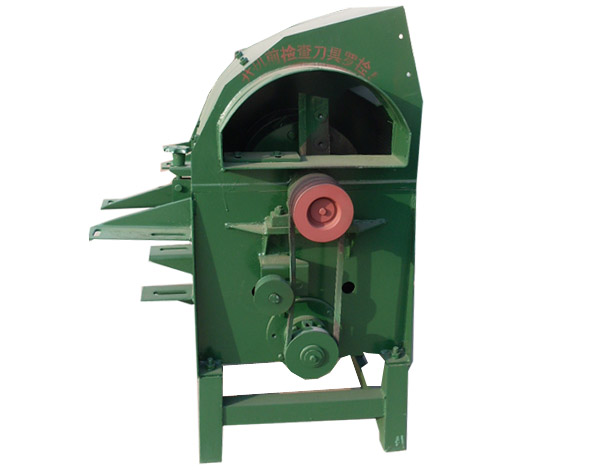

锤式粉碎机-04

  "锐达"牌9FQ系列锤片粉碎机是青岛锐达机械有限公司,集广大用户所想,在多年生产粉碎机的基础上,按使用需求严格设计制造的新型粉碎机.该机具备生产效率高﹑能耗低﹑配套动力广泛﹑使用方便﹑安全可靠﹑适用性强等显著优点.可广泛适用于农﹑牧﹑渔业的粉料和各种秸蔓料加工,以及酿造﹑造纸﹑化工及制造淀粉﹑人造板木粉加工等行业的原料粉碎.在粉碎秸蔓类料时不用预加工,可直接喂入,给各行业的用户带来了方便.

一、产品结构特点:

  9FQ系列粉碎机,主要工作零件为安装在转子上的锤片,具有粉碎各种颗粒原料,是目前较广泛采用的经济型粉碎设备,具有体积小、重量轻,安装、操作、维修简便,生产效率高等诸多优点。

  锤片式粉碎机主要由上机体、下机体、转子总成、筛片、喂料装置、机架等6部分组成,机体和转子总成共同形成粉碎室,转子总成是主要工作部件,物料的粉碎就在粉碎室完成。

二、工作原理:

  工作时,被加工的物料从料斗进入粉碎室内,受到高速旋转的工作部件的打击和破裂,同时改变了物料的运动方向,由于高速旋转的工作部件破坏了物料层的沉积性,因此,物料随转子运动,在此过程中,颗粒反复受到工作部件和机体的碰撞及颗粒间的碰撞、磨擦,从而被逐步粉碎至几何直径小于筛孔直径,在离心力和气流的作用下,被粉碎后的物料穿过筛孔漏入粉碎室从出料口排出。

  该机器,粉碎细度由筛孔孔径大小确定。用户可根据饲料的颗粒度要求,合理选用筛网。

三、使用本机注意事项:

  1、锤片粉碎机钢制支架应固定在地面上
  2、工作前向两轴承加油,严禁超负荷工作
  3、被粉碎的物料应清除夹杂的石块、铁块等硬物
  4、喂送物料时,应站在粉碎机侧方,以防止物料蹦出弹伤面部
  5、料物堵塞时,应立刻停止机器运行,严禁用手和铁棒拔料
  6、挂皮带前注意旋转方向,严禁反转
  7、更换锤片用称称好,四组锤牌平衡好


  2."锐达"9FQ系列锤片粉碎机的规格型号及技术参数见表。

规格型号
技术参数
9FQ320
-20
9FQ400
-20
9FQ400
-28
9FQ500
-28
9FQ500
-32
9FQ500
-40
9FQ600
-40
9FQ600
-50
9FQ600
-60
-50
S生产率
(kg/h)Φ
2筛片玉米
750
1000
1250
1500
1500
1900
2200
2800
3200
吨耗电量
Kw.h/t≤
10.5
9.8
10
10.5
10.5
10.5
10.5
10.5
10.5
筛孔直径
mm
Φ0.8

Φ1.2
Φ2
Φ2.5
Φ3
Φ6
Φ8
Φ10
Φ12
其余规格可订做
配套功率
Kw
5.5-7.5

7.5-11
11-15
18.5
18.5-22
22
37
45
45-55
四级电机或相同功率的柴油机
主轴转速
r/min
4200
4000
4000
3400
3400
3400
3000
3000
3050
锤筛间隙
mm
7-12
7-12
7-17
7-17
7-19
7-19
7-19
7-19
7-19
筛片宽度
mm
200
200
276
276
316
396
400
496
586
锤片数量
(片)
12
12
16
16
18
24
24
30
30
轴承规格
306
1306
307
307
1307






三角带
B-2100

B-1703
B-2204
B-2204
B-2204
C-2100
C-2101
C-2102
C-2103
整机重量
kg
87
140
151
230
260
275
325
440
480



  注:如需特殊规格可订做
