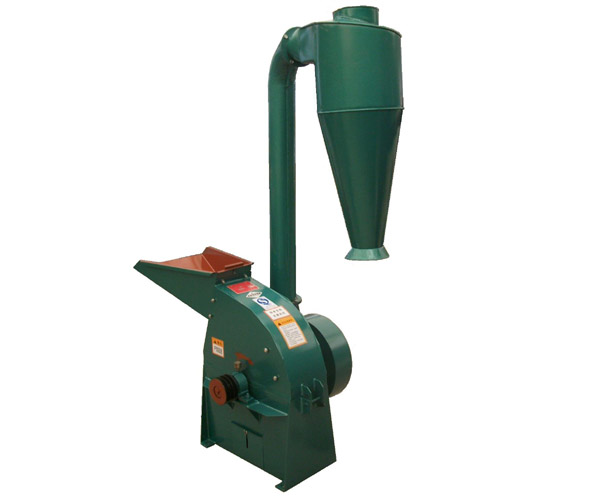

　　9FQ系列锤片粉碎机具备生产效率高﹑能耗低﹑配套动力广泛﹑使用方便﹑安全可靠﹑适用性强等显著优点.可广泛适用于农﹑牧﹑渔业的粉料和各种秸蔓料加工,以及酿造﹑造纸﹑化工及制造淀粉﹑人造板木粉加工等行业的原料粉碎.在粉碎秸蔓类料时不用预加工,可直接喂入,给各行业的用户带来了方便.

一、产品结构特点：

　　9FQ系列粉碎机，主要工作零件为安装在转子上的锤片，具有粉碎各种颗粒原料，是目前较广泛采用的经济型粉碎设备，具有体积小、重量轻，安装、操作、维修简便，生产效率高等诸多优点。

　　锤片式粉碎机主要由上机体、下机体、转子总成、筛片、喂料装置、机架等6部分组成，机体和转子总成共同形成粉碎室，转子总成是主要工作部件，物料的粉碎就在粉碎室完成。

二、工作原理：

　　工作时，被加工的物料从料斗进入粉碎室内，受到高速旋转的工作部件的打击和破裂，同时改变了物料的运动方向，由于高速旋转的工作部件破坏了物料层的沉积性，因此，物料随转子运动，在此过程中，颗粒反复受到工作部件和机体的碰撞及颗粒间的碰撞、磨擦，从而被逐步粉碎至几何直径小于筛孔直径，在离心力和气流的作用下，被粉碎后的物料穿过筛孔漏入粉碎室从出料口排出。

　　该机器，粉碎细度由筛孔孔径大小确定。用户可根据饲料的颗粒度要求，合理选用筛网。

三、使用本机注意事项：

　　1、锤片粉碎机钢制支架应固定在地面上
　　2、工作前向两轴承加油，严禁超负荷工作
　　3、被粉碎的物料应清除夹杂的石块、铁块等硬物
　　4、喂送物料时，应站在粉碎机侧方，以防止物料蹦出弹伤面部
　　5、料物堵塞时，应立刻停止机器运行，严禁用手和铁棒拔料
　　6、挂皮带前注意旋转方向，严禁反转
　　7、更换锤片用称称好，四组锤片平衡好

2.9FQ系列锤片粉碎机的规格型号及技术参数见表。

规格型号技术参数	9FQ320 -20	9FQ400 -20	9FQ400 -28	9FQ500 -28	9FQ500 -32	9FQ500 -40	9FQ600 -40	9FQ600 -50	9FQ600 -60 -50
S生产率（kg/h）Φ 2筛片玉米	750	1000	1250	1500	1500	1900	2200	2800	3200
吨耗电量 Kw.h/t≤	10.5	9.8	10	10.5	10.5	10.5	10.5	10.5	10.5
筛孔直径 mm	Φ0.8	Φ1.2	Φ2	Φ2.5	Φ3	Φ6	Φ8	Φ10	Φ12
筛孔直径 mm	其余规格可订做
配套功率 Kw	5.5-7.5	7.5-11	11-15	18.5	18.5-22	22	37	45	45-55
配套功率 Kw	四级电机或相同功率的柴油机
主轴转速 r/min	4200	4000	4000	3400	3400	3400	3000	3000	3050
锤筛间隙 mm	7-12	7-12	7-17	7-17	7-19	7-19	7-19	7-19	7-19
筛片宽度 mm	200	200	276	276	316	396	400	496	586
锤片数量（片）	12	12	16	16	18	24	24	30	30
轴承规格	306 1306	307	307 1307
三角带	B-2100	B-1703	B-2204	B-2204	B-2204	C-2100	C-2101	C-2102	C-2103
整机重量 kg	87	140	151	230	260	275	325	440	480

　　注：如需特殊规格可订做
